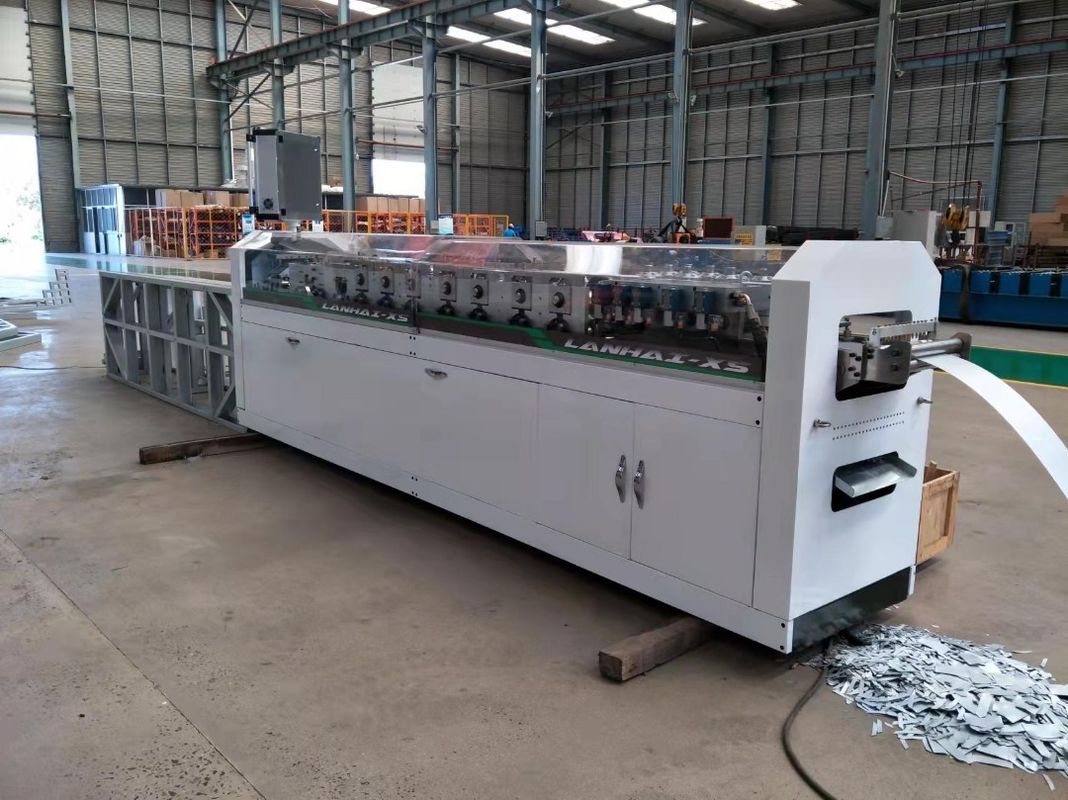

高品質の材料 C89 軽量鋼製 枠 建物 ロール 形成 機械

• メインロール成形機のサイズ：4000×800×1200mm
• メインロール成形機の重量：約3000KGS
• メインサーボモーター出力：7.5KW（セルフロック機能付き）
• 油圧モーター出力：5.5KW
• 電圧：380V/50HZ/3PH
• 成形ステップ：12ステップ（8つのメインローラー駅、4つの仕上げローラー駅）
• 成形速度：約30m/分（パンチの量とカットの長さに依存）
• 作業能力：5〜8トン/8時間（24時間稼働可能）
• ローラーの材質：輸入DC53鋼、CNCセンター加工、熱処理HRC58-62°、精密研削
• メインシャフトの材質：40Cr鋼焼入れおよび精密研削
• スプロケットホイール：#45鋼高周波焼入れ
• カットオフシステム：油圧切断装置
• ブレードの材質：輸入タングステン鋼、焼入れ処理60-62°C
• 切断およびパンチングの許容誤差：±0.5mm
• 成形の許容誤差：±0.75mm
• 制御システム：19インチタッチスクリーンと1つのメインコントロールボックス
• 主な電子部品ブランド：三菱PLC（日本）、シュナイダーリレー（フランス）、オムロンエンコーダー（日本）、INVTサーボモーター（中国）
• 機械フレームの材質：溶接構造用鋼
• 塗装色：グレー＆ブルー

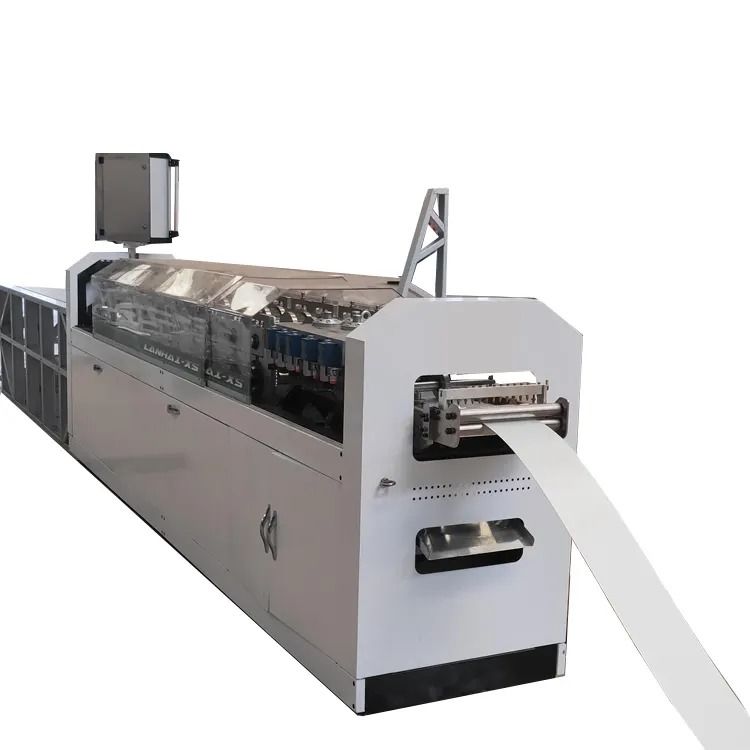

• メインロール成形機
• 3トン手動アンコイラー
  • 機能：鋼コイルの支持、鋼コイルの回転。緊急停止時に慣性による前進を防ぐマイクロブレーキ装置付き
  • 駆動方法：ロール成形機による牽引
  • 最大積載重量：3トン
  • 内径：Φ430-590mm
  • 外径：≤Φ1300mm
• 駆動および油圧システム
• 機器制御ソフトウェア
• 製品ソフトウェア：1セット
• 自動パンチング装置（サービスホール、ディンプルホール、リップカット、ウェブノッチ、リップノッチ、ボルトホール、収縮溝）
• 油圧ポスト切断装置（材質：SKD-11）
• 自動印刷装置：両側の高さに左右対称に印刷
• ランアウトテーブル：4メートル

Vertex BDは、冷間成形鋼向けの主要なソフトウェアシステムです。Vertexは、商業および住宅の建築設計と製造のための完全な建築設計および製品情報管理ソリューションを提供します。Vertex BDは、フレーミングおよび製造業界のニーズの変化に対応するための柔軟なプラットフォームに基づいています。

• 壁、床、屋根のフレーム構造は自動的に生成され、設計時間を節約します
• リアル3Dモデリングにより100％の精度が保証され、設計欠陥が削減されます
• フレームアーキテクチャ図面と建物の立面図を自動的に生成します
• 正確なプロファイルブランキングテーブルと部品表を生成して、アイテムを正確に見積もります
• さまざまなCNC出力ファイルを生成して、生産ニーズに対応できます
• 強力で柔軟な設計プラットフォームは、顧客のニーズに応じてプロファイルライブラリとフレーム生成ルールをカスタマイズできます
• 強力なIFCインポートおよびエクスポートツールを介して他のBIMソフトウェアと互換性があります
• Vertexエンジニアリング分析機能は、構造計算に使用できます
