起源の場所:
中国本土
ブランド名:
FAMOUSE
証明:
ISO, CE
モデル番号:
ミニ自動切断ライン
| 属性 | 値 |
|---|---|
| 製品名 | シンプル高速ミニスリッター スリッティングライン 油圧アンコイラーおよびリコイラー付き |
| 切断材料 | ガルバリウム、亜鉛メッキ、PPGI、アルミニウム |
| 材料の厚さ | 0.3 mm - 3 mm |
| 作業速度 | 8 m/min - 30 m/min (カスタマイズ可能) |
| コイル重量 | 5トン / 7トン / 10トン (カスタマイズ可能) |
| スリッティング枚数 | 2 - 30枚 |
| 機械重量 | 13000 KG |
| 切断幅精度 | ± 0.01 - ± 0.05 mm |
シンプル高速ミニスリッター スリッティングライン 油圧アンコイラーおよびリコイラー付き
ミニスリッターラインは、300mm未満のコイルの切断に大型ラインを使用することが経済的でない場合、特に製品タイプのために非常に狭いスペースが必要な場合に、幅広いコイルに対応できる理想的なサポートとなります。
さらに、ミニラインは最大500 m/minの高速に達することが可能です。その他の仕様：コイル幅300 mmから600 mm、コイル重量3トンから8トン、材料の厚さ0.2 mmから3.2 mm、およびドローイングまたはループによる自動アンコイリング。
狭いコイルの製造、特に小さなスペース向けの高速ラインに推奨され、真鍮、銅、アルミニウム、錫箔、ラミネーション鋼だけでなく、冷間圧延、亜鉛メッキ、塗装済み材料、ステンレス鋼にも特に適しています。
| No. | 項目 | 説明 |
|---|---|---|
| 1 | 主な仕様 | 1 原材料：亜鉛メッキ、アルミニウム、カラースチール、硬度235MPa - 485MPa 2 原材料の厚さ：0.3 mm - 3.0 mm 3 原材料の幅：600 mm - 1600 mm 4 テープ内径：φ 480 mm - φ 530 mm 5 テープ外径：φ 1600 mm 6 コイル重量：5トン - 10トン 7 スリッティング数：最大30枚 8 最高スリッティングライン速度：8 m/min - 30 m/min 9 最小切断ライン幅：35 mm 10 切断幅精度：± 0.01 - ± 0.05 mm 11 定格動作電圧：240 V、3相、60 Hz 12 総重量：13000 KG 13 作業スペース（L*W）：20000 mm*6000 mm |

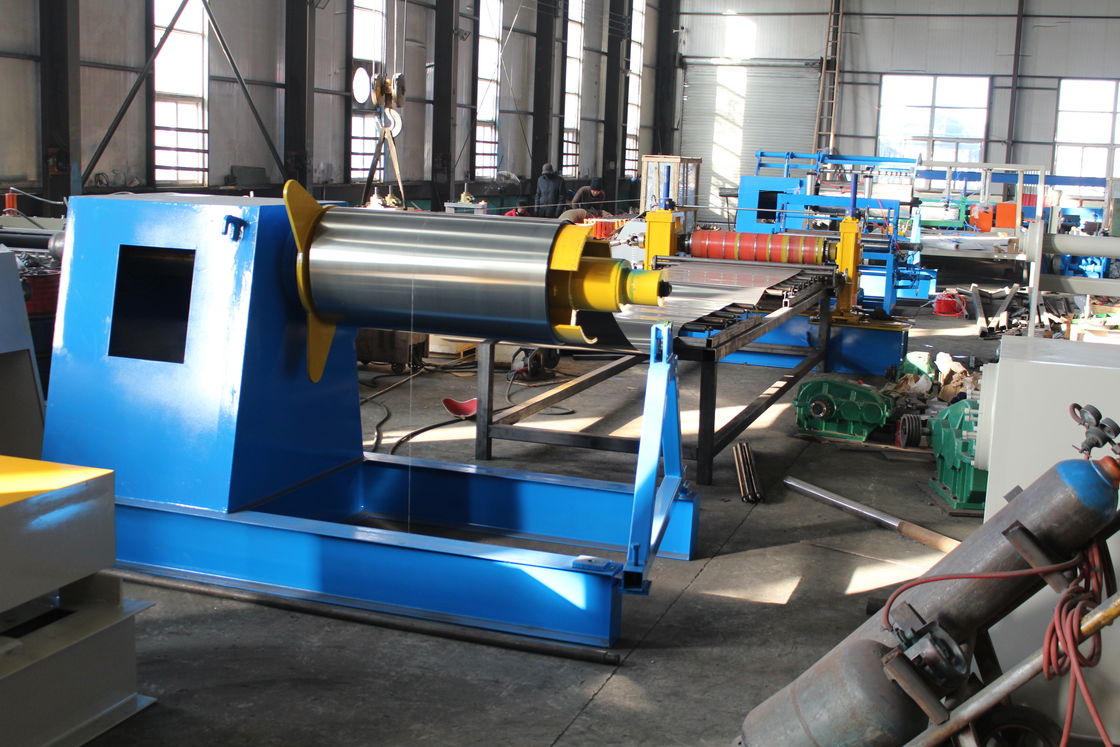

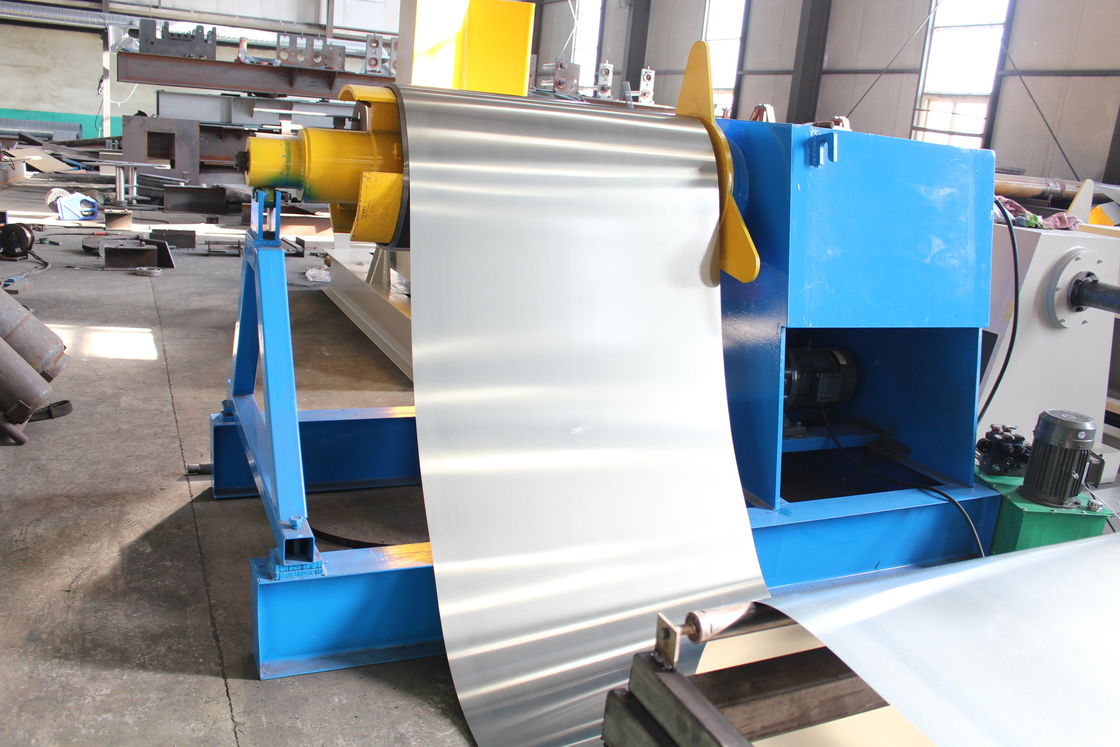

| 2 | アンコイラー機の仕様 | 1 テープ外径：最大φ 1600 mm 2 テープ幅：600 mm - 1600 mm 3 テープ内径：φ 480 mm - φ 530 mm 4 コイル重量：5トン - 10トン 5 最大作業速度：8 m/min - 30 m/min 6 テープ締め付け範囲：φ 480 mm - φ 530 mm 7 シャフト径：φ180 mm 8 ローラー有効長：1600 mm 9 ドライブモーター出力：5.5 KW 10 ローディングカー直径：φ 700 mm - φ 1500 mm 11 ローディングカー重量：5トン - 10トン 12 カー速度：約4 m/min |

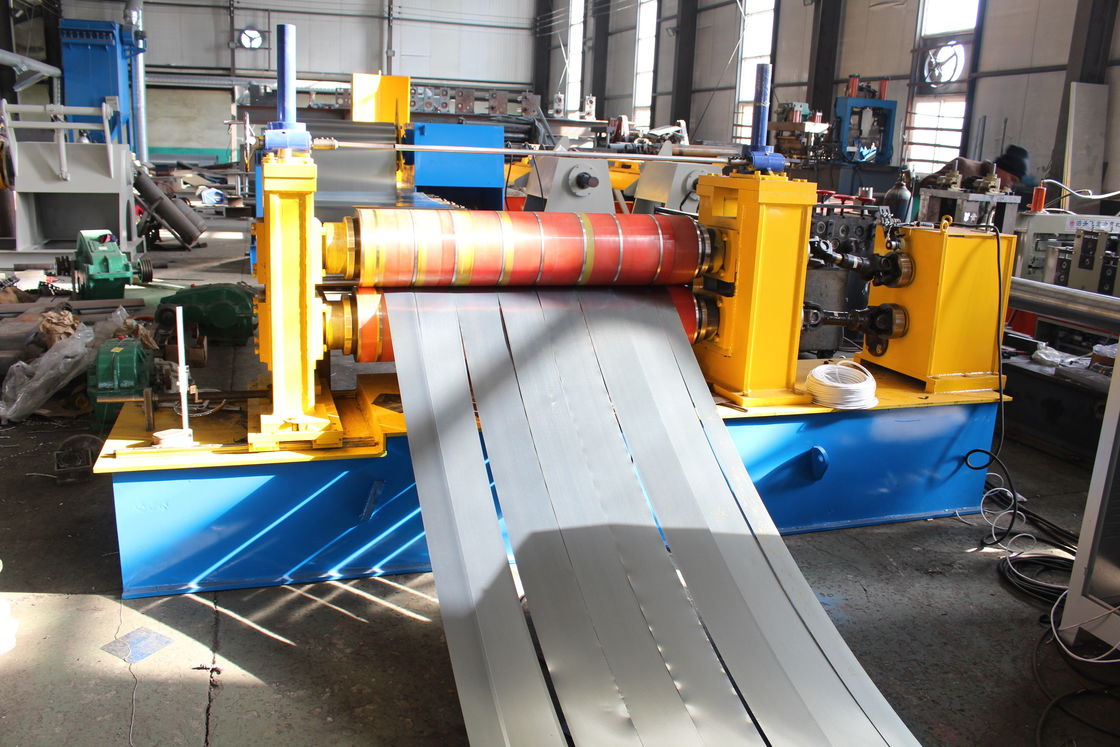

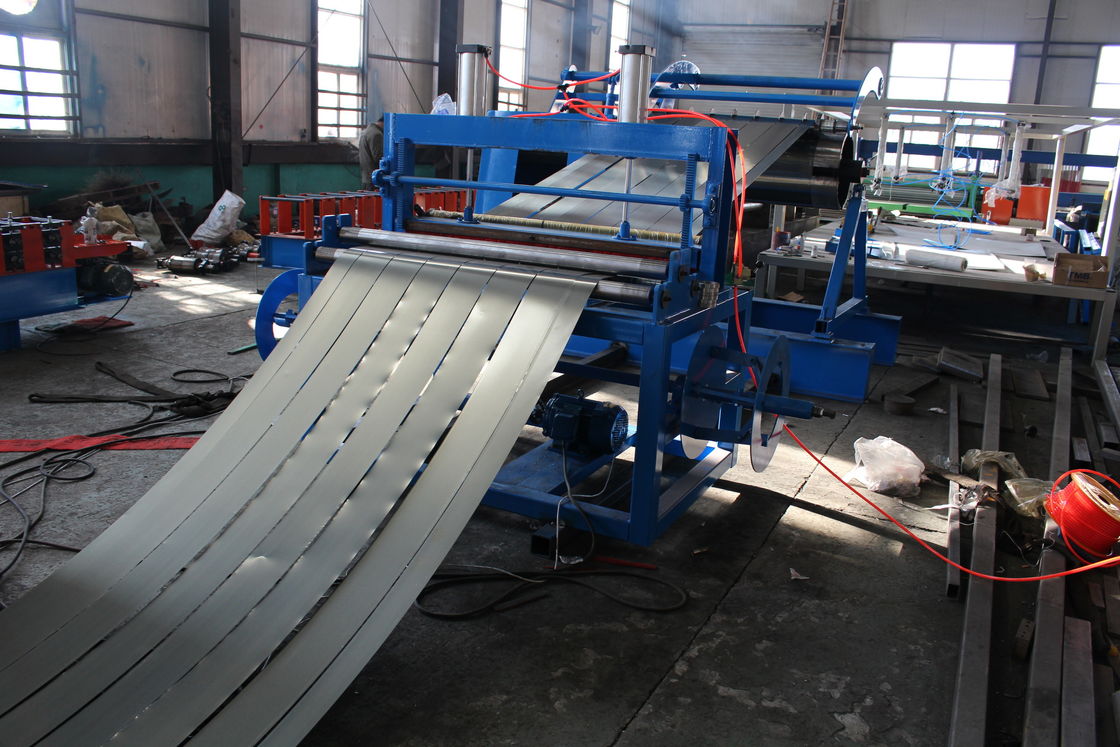

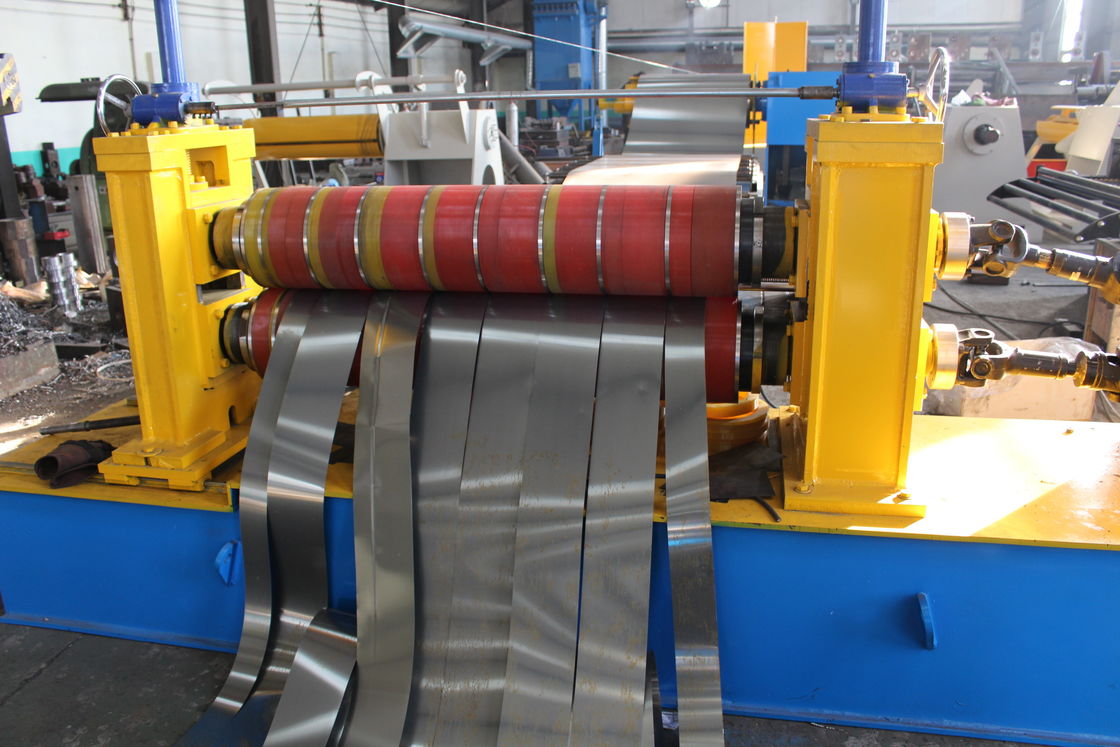

| 4 | スリッティング機の仕様 | 1 切断幅：最大φ 1600 mm 2 切断厚さ：0.3 mm - 2.0 mm 3 カッターシャフト径：φ180 mm 4 カッターシャフト材質：Cr 40 5 カッターサイズ：200 mm*300 mm*15 mm 6 カッター材質：Cr12MoV 7 カッタースペーサーサイズ：180 mm*240 mm*15 mm 8 ドライブモーター：15 kw 9 切断数：2-30枚 10 カッター数：最大32枚 |

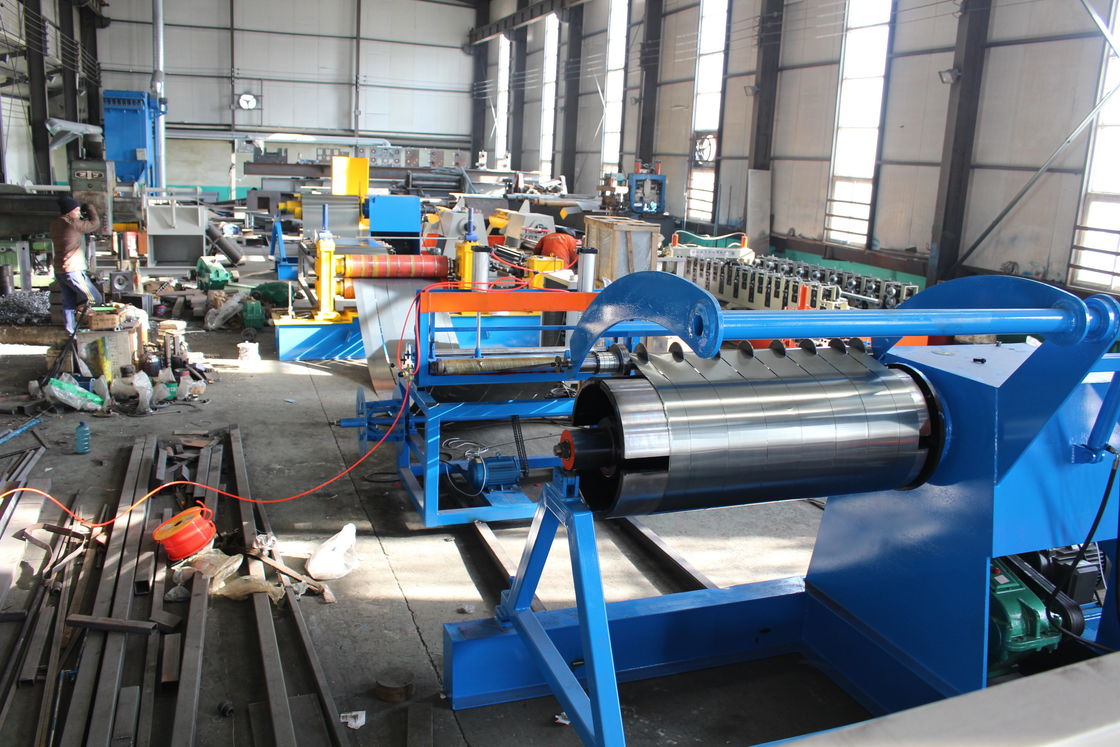

| 7 | リコイラーの仕様 | 1 テープ外径：最大φ 1600 mm 2 テープ幅：600 mm - 1600 mm 3 テープ内径：φ 480 mm - φ 530 mm 4 コイル重量：5 - 10トン 5 最大作業速度：8 m/min - 30 m/min 6 テープ締め付け範囲：φ 485 mm - φ 530 mm 7 シャフト径：φ 180 mm 8 ローラー有効長：1750 mm 9 ドライブモーター出力：30 kw 10 ローディングカー直径：φ 1000 mm - φ 1750 mm 11 ローディングカー重量：最大10トン 12 カー速度：約4 m/min |
| 9 | 電気制御システム | 2セット。コンピュータ制御システムはシーメンスPLCです。 |
| 10 | エッジ収集機 | 1 ドライブモーター：3 kw 2 収集材料幅：最大20 mm 3 ダブルエッジ幅：400 mm |
問い合わせを直接私たちに送ってください.
