Place of Origin:
CHINA MAINLAND
ブランド名:
FMS
証明:
ISO CE
Model Number:
Tuff - Rib Panel

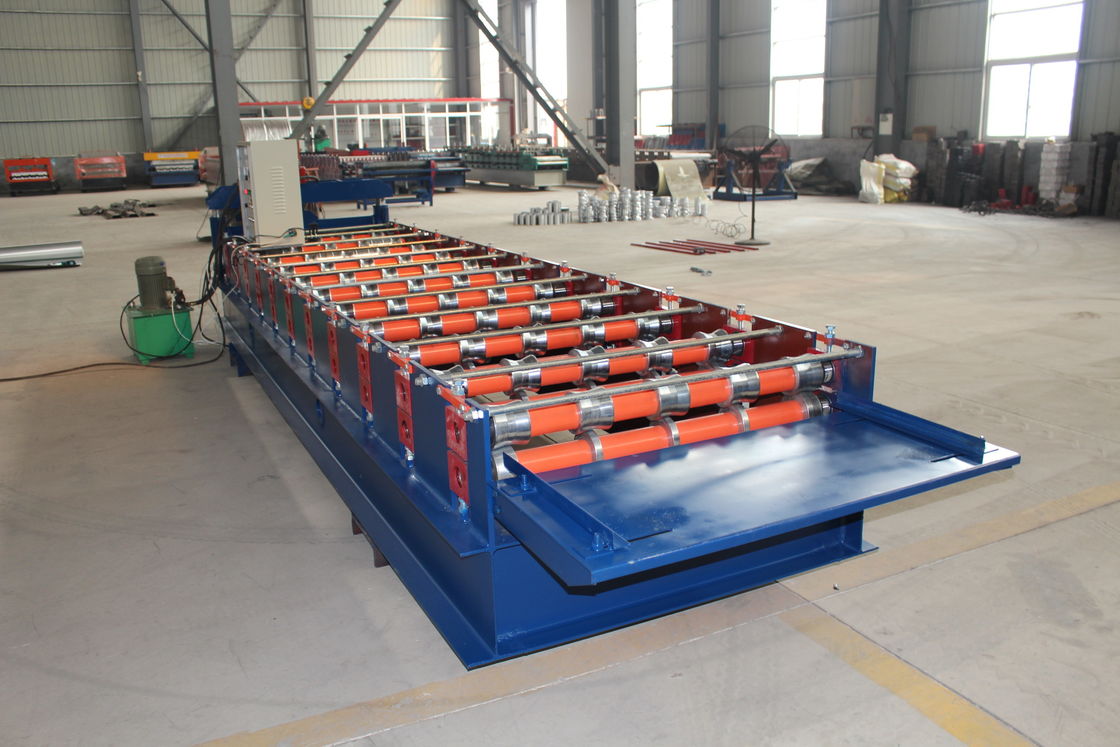

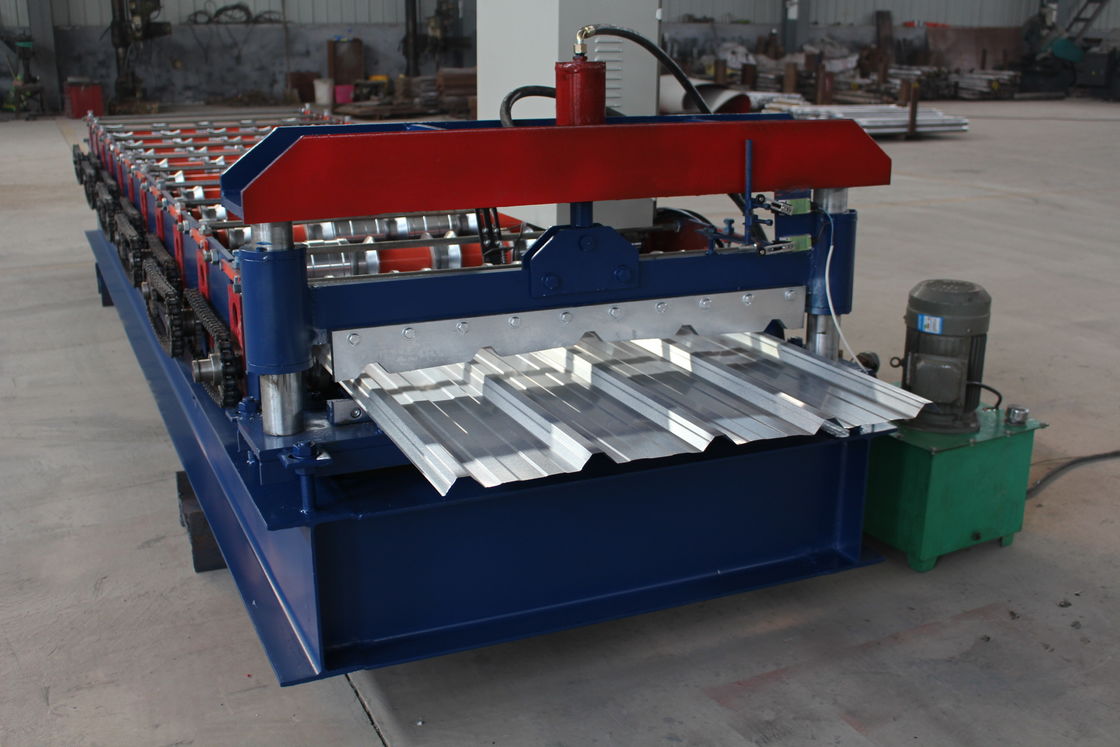

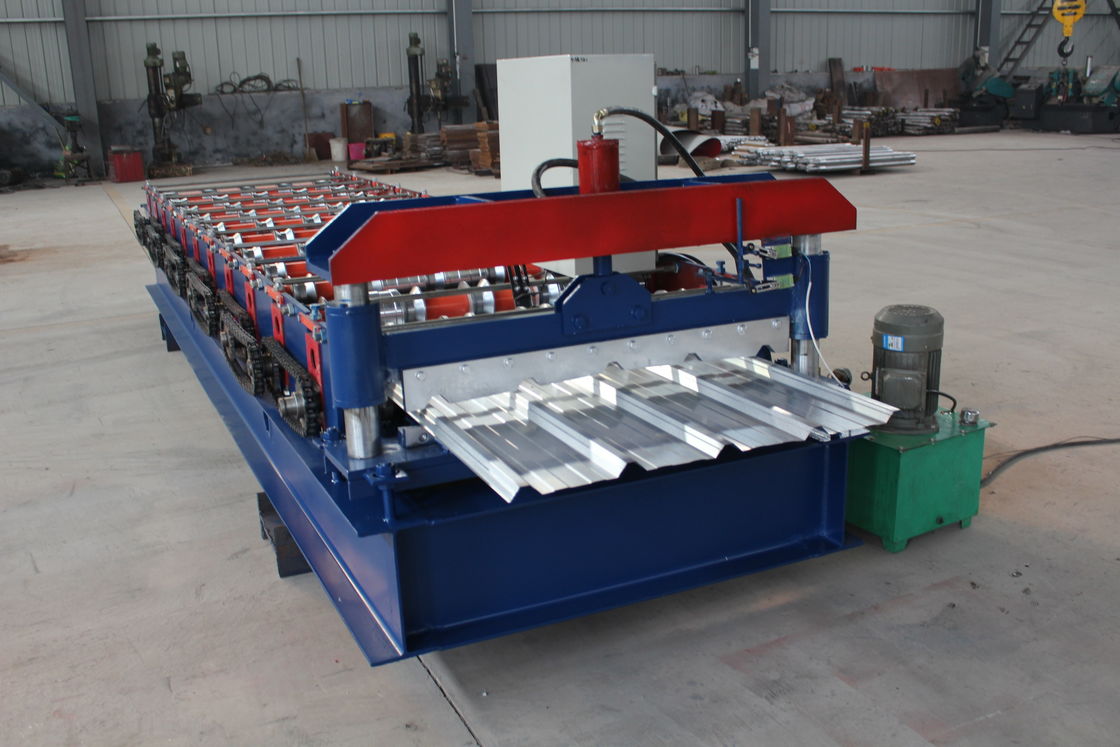

タフ - 肋骨金属屋根パネル 36 カバー 3/4 高 Ribs 屋根ロール 形成 機械
タフ・リブは アメリカで最も手頃な価格の金属屋根システムです高品質の鉄板屋根システムを 誰もが買えるようにします.
これは屋根のロール 形作機 iアメリカ向けに多くの利点があります例えば高い 作業速度 (20 -30 m/min ),低騒音,安定したトランスミッション,操作が簡単,外観が良いについて装置は全て設置され,電源を入れ,使えます.
プロフィール
仕様
| 違う 違う | ポイント | 記述 |
| 1 | コイル | ガルバルム,ガルバン化,PPGI,アルミニウム |
| 2 | 原材料の厚さ | 20〜30 GA |
| 3 | 作業速度 | 20〜30m/min (切断時間を含まない) |
| 4 | ローラーステーション | 15 原材料 |
| 5 | サイズ (L*W*H) | 6500 mm*1500 mm*1500 mm |
| 6 | 機械の重量 | 4500kg |
| 7 | 電気制御システム | パナソニック PLC (カスタマイズ可能) |
| 8 | ドライブモーターパワー | 5KW |
| 9 | 水力発電所電源 | 4KW |
| 10 | 電源 | 240V,60HZ,3FAZE (カスタマイズ可能) |
| 11 | 切る 精度 | ±2 mm |
| 12 | 運転モード | シングルチェーン 1インチ |
| 13 | 軸材 | 70 mm 45# 鋳造鋼 |
| 14 | ローラー材料 | 45# 硬化された鋼の加工 |
構造の導入
(1) 手動式解巻機
鋼のコイルを支え,回転運動によって解巻を実現するために使用されます.鋼のコイルは手動で解巻されます.この解巻器の容量は5トンです.そして,ほとんどの場合,それは能力がありますこの装置は,IDの508mmの鉄鋼コイルを処理するのに適しています.
(2) 食事
原材料 (鋼板) を受け取り 製品が整然と並行して 均一であることを保証します位置する角鉄の機能を知るために,機器規則を参照してください..
(3) 機械の材料
高品質の製品を得るために,私たちの機械は 溶接された鋼筋フレーム構造,AC周波数変換モーター減速駆動,チェーントランスミッション,熱処理を採用します.

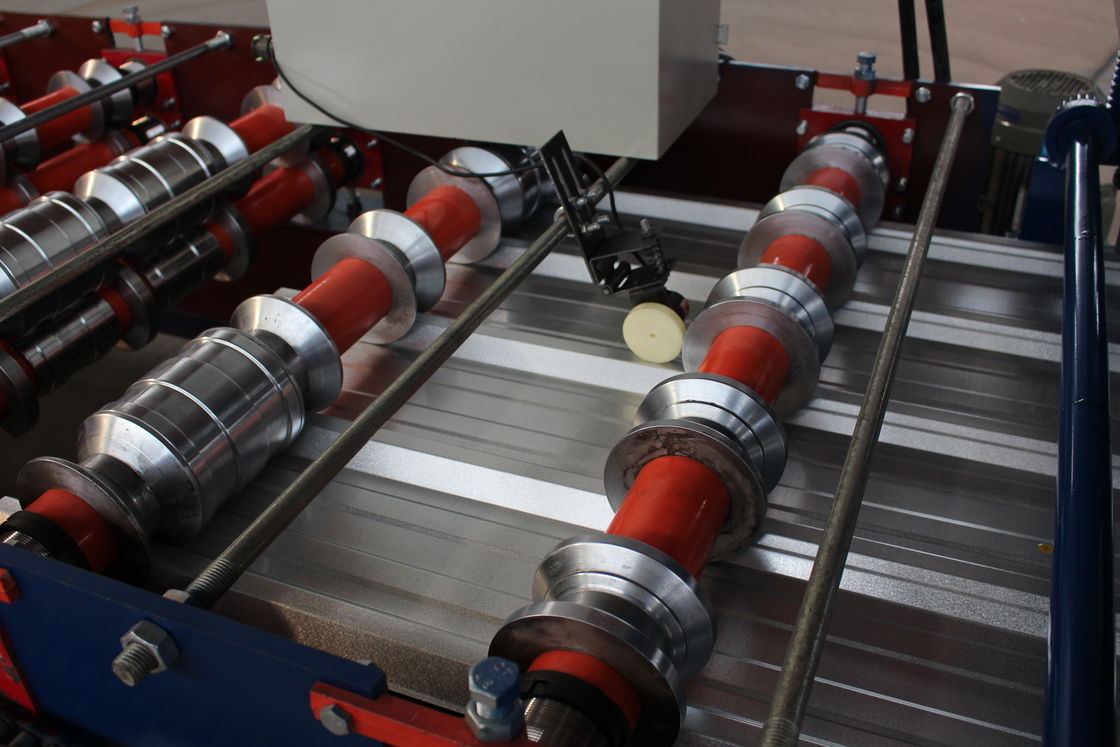

ローラー材料:熱処理された軸承鋼
(4) 刈り取り装置
切断刃の材料: GCr12,熱処理で加工された
(5) 液圧システム
液圧油タンクに液圧油を注入した後,ポンプは液圧シリンダーを駆動して切断機能を実現することができます.
システムには,液圧タンク,ギアポンプ,2つの液圧パイプ,2つのソレノイドバルブが含まれています.
液体オイル:40#
(6) 電動制御キャビネット:
機械のすべての動作を組織するためにDelta PLCが採用されています.作業部品の長さは,PLCの設定に応じて調整できます. オプション制御モードは2つ,自動と手動です.自動モードで機械は,完全に自動作業を実現することができます. 機械は,長い使用寿命と容易なメンテナンスをするために,我々は,世界的に有名な電気部品のみを採用します.特別に設計されたプログラムによってコンピュータインターフェースは,あらゆるレベルのオペレーターによって非常に簡単に採用できます.
(7) エンコード:
コーダは長さ切断システムにとって とても重要な部品なので オムロン・ジャパンから 最高品質のみを 採用していますコーダの問題のために,マシンをオフにしないように十分なマッチングカップリングを提供します.
保証金
1製造上の欠陥による不具合に対する保証は,電気部品を除く,購入日から1年.
2保証期間中でも,修理は行われない.
- 自然災害による損害
- 障害はユーザーエラーによる
- 機能不全は,変更により発生します
- 設置後,さらに移動または運搬により障害が発生します.
支払条件
初期金として 40%
60%は輸送が処理される前に支払われます
配達
FOB: 天津・シンガン港
納期:手数料を受け取ってから30日.
問い合わせを直接私たちに送ってください.
