商品の詳細:
お支払配送条件:
|
| 材料: | ガルバン製鋼 G550 | 厚さ: | 0.75～1.2mm |
|---|---|---|---|
| 供給原材料の幅: | 182mm | コイル内径: | Φ 430~590mm |
| コイルの外径: | ≤ Φ1300mm | C プロファイルのネットワーク: | 89mm |
| Cプロファイルの唇または縁: | 10mm | 主なロール形作りの機械の重量: | 約3000kg |
| 主力サーボモーター: | 7.5KW | 油圧モーター力: | 5.5Kw |
|
4テクニックパラメータ
(1) メインロール・フォーム・マシンのサイズ: 4000*800*1200mm
(2) メインロール・フォーム・マシンの重量:約3000KGS
(3) 主電動サーボモーターの電源: 7.5KW 自閉機能
(4) 液圧モーターの電源: 5.5KW
(5) 電圧: 380V/50HZ/3PH
(6) 形状のステップ: 12段階 (8 メインロールステーション,4 完成ロールステーション)
(7) 形作りの速度:約30m/min (パンチ量と切断長によって異なります)
(8) 作業能力: 5~8トン/8時間 (24時間働ける)
(9) ロールの材料:輸入DC53鋼,CNCセンター加工,熱処理HRC58-62°,細磨;
主軸の材料: 40Cr鋼の耐磨および細磨;
スプロケットホイール: #45 鋼高周波消化
(12) 切断装置:水力切断装置
(13) 刃の材料: 60°Cから62°Cまでの冷却処理で輸入されたウォルフスタン鋼.
(14) 切断とパンシングの許容: ±0.5mm
(15) 形状の許容: ±0.75mm
(16) 制御システム: 19"タッチスクリーンと1つのメイン制御ボックス
(17) 主要な電子部品ブランド:日本の三?? PLC,フランスのシュナイダーリレー,日本のオムロンエンコーダー,中国のINVTサーボモーター.
(18) 機械のフレームの材料: 細かく溶接された構造鋼
(19) 塗装色:グレー&ブルー
5主なアクセサリー

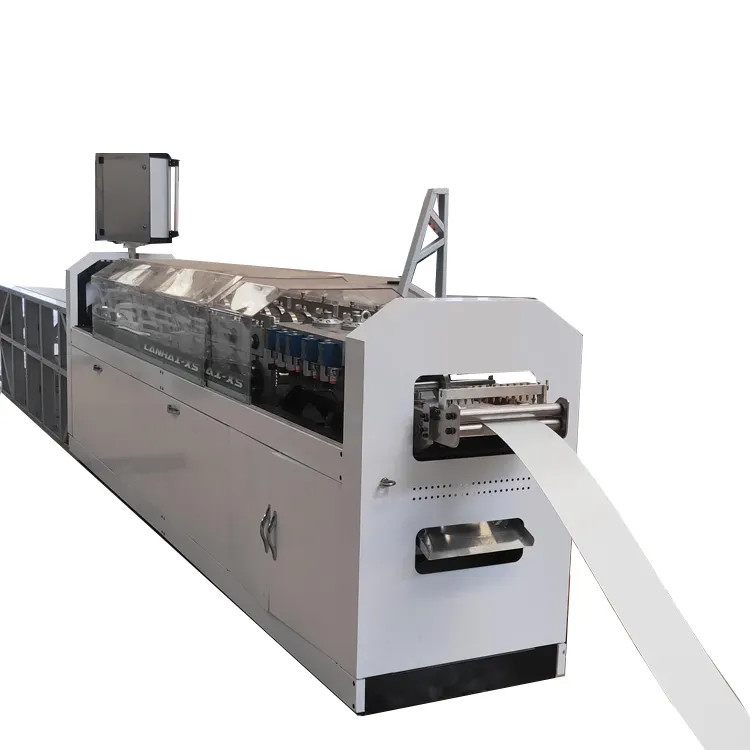

(1) メイン・ロール・フォーミング・マシン
(2) 3トンのマニュアル・アンコイル;
◊ 機能: 軸承鋼コイル,回転鋼コイル; 緊急停止時に慣性の前進を防止するマイクロブレーキ装置.
◊ 運転方法: ロール形作機を引っ張る
◊最大積載重量:3トン
◊内径: Φ430-590mm
◊ 外径: ≤Φ1300mm
(3) 駆動と水力システム
(4) 機器制御ソフトウェア
(5) 製品ソフトウェア: 1セット
(6) (VERTEX ソフトウェアなし) VERTEX BD 設計ソフトウェア: 0 セット
(7) 自動パンシング装置 (サービスホール,ドンプルホール,リップカット,ウェブノッチ,リップノッチ,ブラットホール,縮小溝)
(8) 液圧式後切断装置 (材料:SKD-11)
(9). 自動印刷装置: 2つの高さ側を対称に印刷する.
ランアウトテーブル: 4メートル
|
