起源の場所:
中国の本土
ブランド名:
FMS
証明:
ISO, CE
モデル番号:
切り開くこと
色鋼スリッター切断機ライン 0.2 - 作業速度 20-30m/Min の 3.0mm

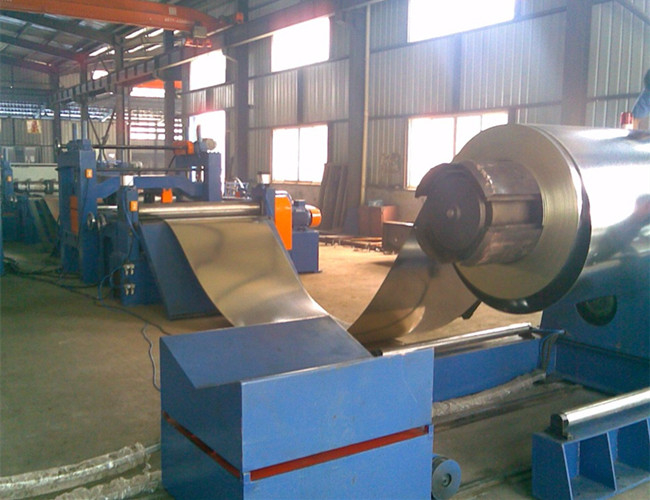

スリッティング生産ラインは、デコイラー、スリッター、リコイラーの 3 つの主要コンポーネントで構成されています。材料は、2 つの円形切断ホイール (上下に 1 つずつ) の間のニップを通過する際に、リコイラーのスリット カバーに巻き戻されます。切断する材料の適切なコンポーネント、シャンク サイズ、ツール キット、馬力、張力を決定するには、機器のサプライヤーとエンド ユーザーが協力する必要があります。
仕様
| いいえ。 | アイテム | 説明 |
| 1 主な仕様 | 1 原材料 | 亜鉛メッキ、アルミ、カラースチール、ハンドネス235MPa |
| 2 原材料の厚さ | 0.2mm～3.0mm | |
| 3 原料幅 | 600mm～1600mm | |
| 4 テープ内径 | φ480mm -φ550mm | |
| 5 テープ外径 | φ1600mm | |
| 6 コイル重量 | 5トン 7トン 10トン | |
| 7 /スリッティングNo. | 最大30個 | |
| 8 最高のスリッティング LineSpeed | 8m/分～35m/分 | |
| 9 最小切断線幅 | 30mm | |
| 10切断幅精度 | ±0.01～±0.05mm | |
| 11. 定格使用電圧 | 要求に応じて 380 V、3 相、60 Hz | |
| 12.総重量 | 14000キロ | |
| 12.作業スペース（L×W） | 20000mm×6000mm | |

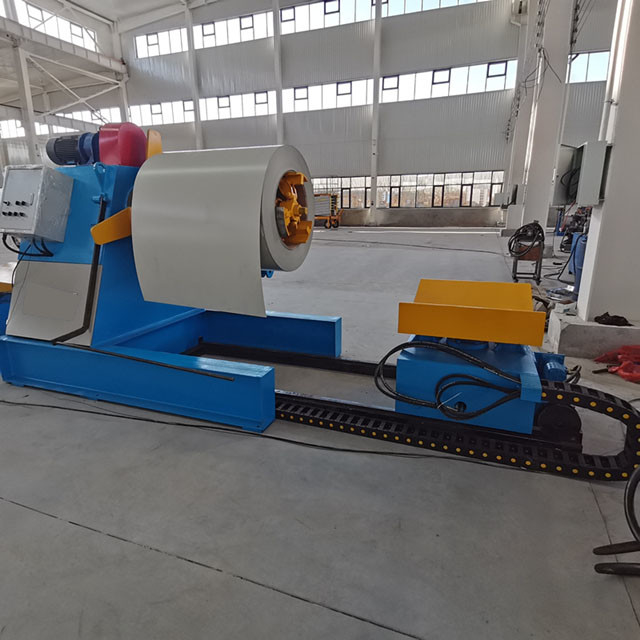

| 2 アンコイラー機の仕様 | 1 テープ外径 | マックスφ1600mm |
| 2 テープ幅 | 600mm～1600mm | |
| 3 テープ内径 | φ480mm -φ530mm | |
| 4 コイル重量 | 5/7/10トン | |
| 5 最高作業速度 | 8m/分～30m/分 | |
| 6 テープ タイト レンジ | φ480mm -φ530mm | |
| 7 軸径 | φ180mm | |
| 8 ローラー有効長 | 1600mm | |
| 9 ドライブモーターパワー | 5キロワット | |
| 10. 積載車径 | φ700mm～φ1500mm | |
| 11 積載重量 | 5/7/10トン | |
| 12 車速 | 約4m/分 | |
| 4 スリッター仕様 | 1 裁断幅 | マックスφ1600mm |
| 2 切断厚 | 0.2mm～2.0mm | |
| 3 カッター軸径 | φ180mm | |
| 4 カッターシャフト材質 | クロム40 | |
| 5.カッターサイズ | 200mm×300mm×15mm | |
| 6 カッターの材質 | Cr12MoV | |
| 7 カッタースペーサーサイズ | 180mm×240mm×15mm | |
| 8 ドライブモーター | 15キロワット | |
| 9 カッティング No. | 2～30個 | |
| 10 カッター No. | 最大32個 | |
| 5 かんな盤 | 1 軸径 | φ130mm |
| 2 軸番号 | 上2段、下3段 | |
| 3 中板厚 | 40mm | |
| 4 マルチ アプリケーターの直径 | φ130mm | |
| 5 フィルム幅 | 1600mm | |
| 6 テンションテーブル | 1 分離シャフト | 3本、1本のプレッシャーシャフト |
| 2 エアシリンダ | 3個 | |
| 7 リコイラー仕様 | 1 テープ外径 | マックスφ1600mm |
| 2 テープ幅 | 600mm～1600mm | |
| 3 テープ内径 | φ480mm -φ530mm | |
| 4 コイル重量 | 5～10トン | |
| 5 最高作業速度 | 8m/分～30m/分 | |
| 6 テープ タイト レンジ | φ485mm -φ530mm | |
| 7 軸径 | φ180mm | |
| 8 ローラー有効長 | 1750mm | |
| 9 ドライブモーターパワー | 30キロワット | |
| 8 リコイラー仕様 | 10 積載車径 | φ1000mm～φ1750mm |
| 11 積載重量 | 最大10トン | |
| 12 車速 | 約4m/分 | |
| 9 電気制御システム | 2セット。コンピュータ制御システムは Siemens PLC です。 | |
| 10 エッジ収集機 | 1 ドライブモーター | 3キロワット |
| 2 材料幅の収集 | 最大20mm | |
| 3 ダブルエッジ幅 | 400mm | |
アドバンテージ
スリットラインは高精度を保ちながら瞬時に変更可能。私たちの大型コイラーと機械の完全な制御により、品質管理と自動化のための最新の技術を使用して、時間通りに予算内で生産ラインを提供することができます。
問い合わせを直接私たちに送ってください.
