材質: | HT250 | 名前: | 水路が付いている3000 x 6000のmmの鋳鉄Tスロット支承板 |
---|---|---|---|
タイプ: | 空のタイプ | 平坦: | 1 つの等級 |
寸法: | クライアント要求ように | 表面仕上げ: | 手のスクラップ |
ハイライト: | 点検表面の版,表面のテーブルの口径測定 |

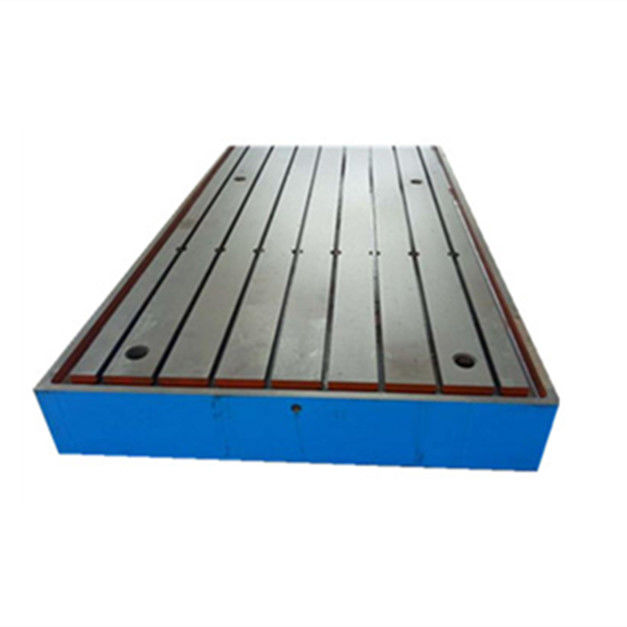

水路が付いている3000 x 6000のmmの鋳鉄Tスロット支承板
鋳鉄のプラットホームはまた鋳鉄の版と呼ばれるプラットホームと言われます。それは工作物の点検、けがき、デバッギング装置、アセンブリ、溶接およびリベット留めのための基本的な平らな参照測定用具です。鋳鉄のプラットホームは正確さのレベルに従って0、1、2および3に分類されます。通常、クラス0、クラス1、およびクラス2の版は点検プラットホームのために平らな版として使用されます。クラス3のためのプラットホームはけがき、アセンブリ、溶接、およびリベット留めのために使用されます。それらは機械類の製造業、化学工学、ハードウェア、大気および宇宙空間、石油、自動車製造業、器械使用の製造業および他の企業で広く利用されています。
鋳鉄のプラットホームの設置サポート付属品:プラットホーム ブラケット、調節の角、地上アンカー、ジャッキ、等。取付けた場合、それはレベルに合わせられるべきで、負荷は各支店で配られます。周囲温度が使用されるとき、振動は避けるべきです。
指定(Lx W) mm | 精密等級 | |||
---|---|---|---|---|
0 | 1 | 2 | 3 | |
平坦の許容(um) | ||||
200X200 | 3.5 | 7 | 14 | 27 |
300X200 | 4 | 8 | 15 | 30 |
300X300 | 4 | 8 | 15 | 30 |
300X400 | 4 | 8 | 16 | 32 |
400X400 | 4.5 | 8.5 | 17 | 34 |
400X500 | 4.5 | 9 | 18 | 35 |
400X600 | 5 | 10 | 19 | 37 |
500X500 | 5 | 10 | 19 | 37 |
500X600 | 5 | 10 | 19 | 39 |
500X800 | 5.5 | 11 | 21 | 43 |
600X800 | 5.5 | 11 | 22 | 44 |
600X900 | 6 | 11.5 | 23 | 46 |
1000X750 | 6 | 12.5 | 25 | 50 |
1000X1000 | 7 | 13.5 | 27 | 54 |
1000X1200 | 7 | 14 | 29 | 58 |
1000X1500 | 8 | 16 | 32 | 63 |
1000X2000 | 9 | 18.5 | 37 | 74 |
1500X2000 | 10 | 20 | 40 | 80 |
1500X2500 | 11 | 22.5 | 45 | 90 |
1500X3000 | 13 | 25 | 50 | 100つ |
2000X2000 | 11 | 22 | 44 | 88 |
2000X3000 | 13 | 27 | 53 | 106 |
2000X4000 | 16 | 32 | 64 | 127 |
2000X5000 | 19 | 37 | 75 | 150 |
2000X6000 | 43 | 86 | 172 | |
2000X7000 | 49 | 97 | 194 | |
2000X8000 | 54.5 | 109 | 218 | |
2500X3000 | 28.5 | 57 | 114 | |
2500X4000 | 33 | 67 | 133 | |
2500X5000 | 39 | 77 | 154 | |
2500X6000 | 44 | 88 | 176 | |
2500X7000 | 50 | 99 | 198 | |
2500X8000 | 55 | 110 | 221 | |
3000X3000 | 30.5 | 61 | 122 | |
3000X4000 | 35 | 70 | 140 | |
3000X5000 | 40 | 80 | 160 | |
3000X6000 | 45 | 90.5 | 181 | |
3000X7000 | 51 | 101 | 203 | |
3000X8000 | 56 | 112.5 | 225 | |
4000X4000 | 39 | 78 | 156 | |
4000X5000 | 43 | 87 | 174 | |
4000X6000 | 48 | 96.5 | 193 | |
4000X7000 | 53 | 107 | 213.5 | |
4000X8000 | 59 | 117 | 235 |
