機械によって冷間圧延されるコイルの馬小屋の性能を作る3mmのハイウェーのガードレール

2つの波3は機械によって冷間圧延されるコイルを形作る3mmのハイウェーのガードレール ロールを振ります

1.This種類の機械は堅固を高めるために新しい場所を採用します;機械は安定したの働を保障するために変速機伝達を採用します;いろいろなガードレール、ハイウェーのガードレール、塀および他の畜産場で使用されるプロダクト。

2.Equipment詳しい変数:

4. 部品および技術仕様

A. 2つの頭部が付いている油圧非コイラー
コイルID:φ 350 | 580mm;

コイルの幅:150のmm - 580mm;

油圧場所力:4KW;

最大負荷:5つのT;

Qty:1PC;

B. Leveling -与え、数えます

それは材料を機械を形作るロールに与える前に平らにさせるために使用しました。

入口およびガイド・ローラ:9つのローラー（5）の下の4の上で、;

材料Cr12の熱処理、めっきされる表面のクロム;

モーター力:15KW;

フレーム:400のHの鋼鉄;

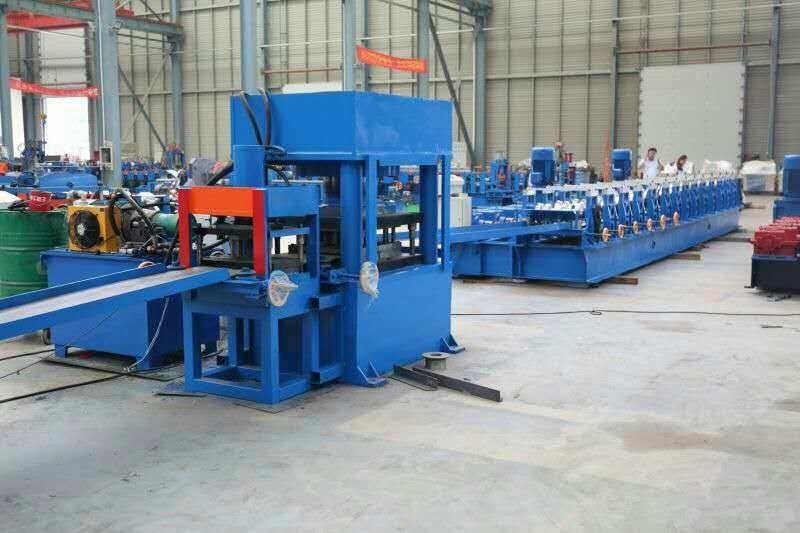

装置を打ち、切っているC. Pre

400T油圧打ち、切断装置;

カッター材料:Cr12;

ピストン油圧ポンプ;

油圧場所力:250T圧力のまわりの22KW、;

一緒に打ち、切れる18の穴;

1つの中間のパンチ穴;

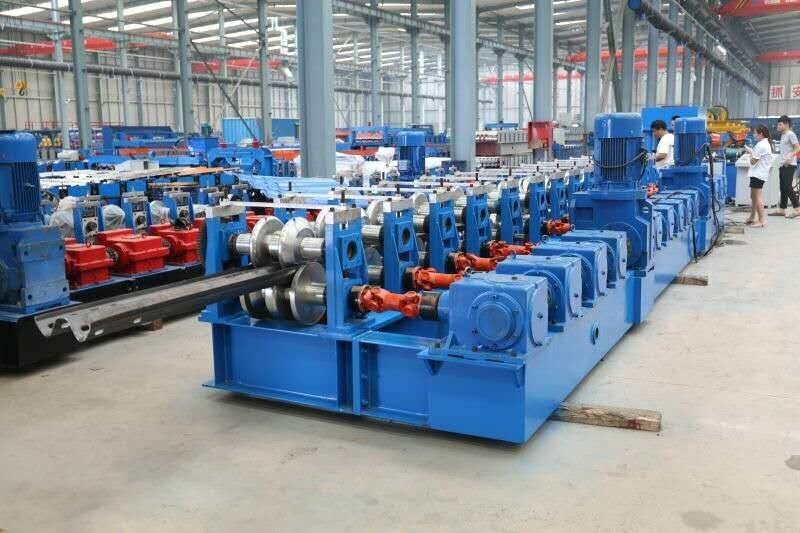

機械を形作っているD. Main Roll

フレーム:溶接された供給のプラットホームが付いている400のHの鋼鉄;

ローラーの場所:15の場所;

ローラー材料:Cr12の塗られるクロムとの熱処理;

主要なシャフトの直径:ø116mm;

主要なシャフトの材料:#45鋼鉄、熱処理;

230タイプ ギヤ ボックスの運転;

主要な機械力:22KW*2;

頻度チェンジャー力:50KW;

速度:10-12m/min;

E.計算機制御のキャビネット

量の&punching length&の切断長さを自動的に制御して下さい;

機械は打っていて間、切れている停止します;

自動長さの測定および量のカウント（精密3m+/- 2mm）;

電圧:380Vの3段階50Hz （またはバイヤーの要求によって）;

PLCの管理委員会のサイズ:600mm （L） x1000mm （H） x500mm （W）;

PLCのブランド:台湾からのデルタ;

頻度コンバーターのブランド:中国からのSanjing;

タッチ画面のブランド:台湾からのWeinview;

エンコーダー:中国からのREP。

F. Output Table

機能:プロダクトを支え、出力して下さい;

構造:立場および支持ロール;

サイズ:L 3m x W 0.5m;

Qty:2PCS.
